The existing family:SparkFun Voltage Regulator; package:to-92; variant:to-92; chip:78005; Voltage:5V core part does not match the pinout for a 78L05 I have, which matches this datasheet. The description in the part says the pinout is input-ground-output (what I need), but actually it is ground-input-output. The sku in the part description matches an L7805 in a to-220 package. I suspect that the part definition was cloned from the to-220 part, without being adjusted for the different pinout, I do not know if there is a different to-92 pinout used for other parts.
Here it is with the actual input-ground-output pinout, for a to-92 package, with a triangular footprint. This also corrects some of the common issues with the view svg image files. This is a generic version for any of the 78xx series. No voltage is specified in the part definition.

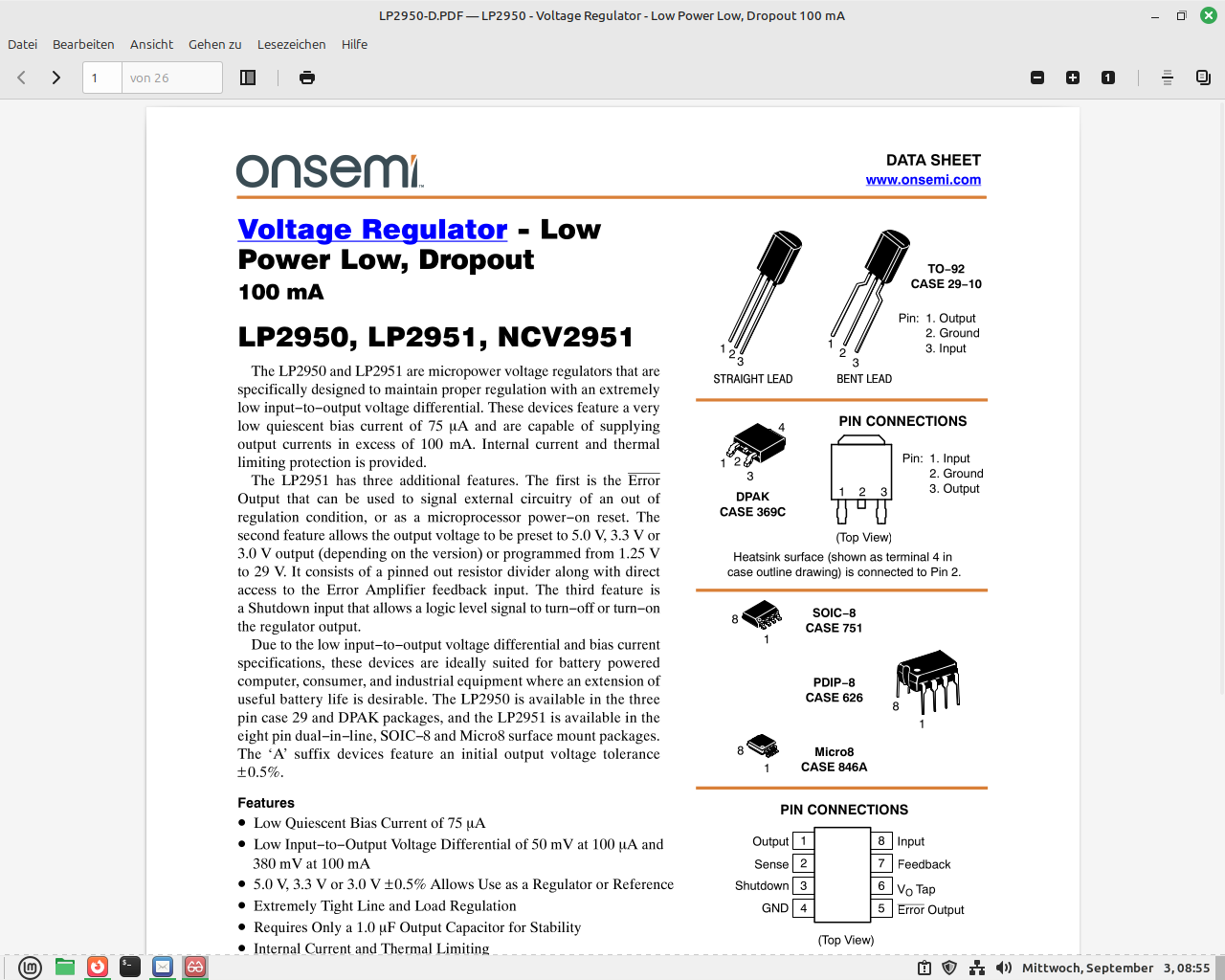

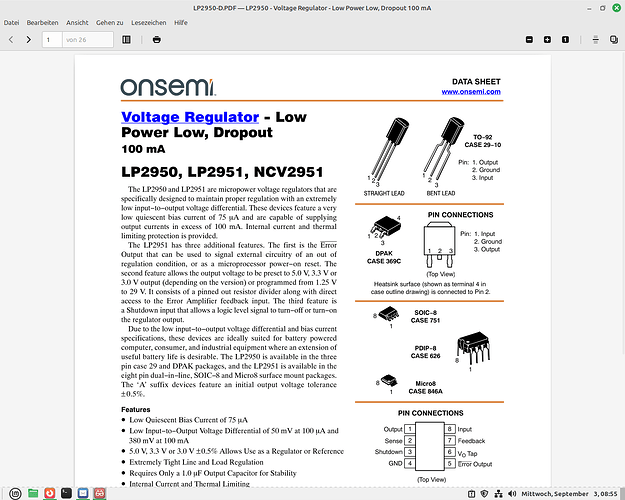

Yes an npn transistor will work (but schematic won’t be correct) indeed pcb doesn’t care what either of the other views show as long as the connections are correct. The listed part however should work as it is a to92 case with the correct connections in breadboard schematic and pcb (pcb is not inline, but the to92 78l series in core parts are inline pins but I think the pin order is incorrect, but it too should do if you connect the wires correctly in pcb and ignore breadboard and schematic.
Peter
via google translate
Ja, ein NPN-Transistor funktioniert (aber der Schaltplan ist nicht korrekt). Tatsächlich ist es der Leiterplatte egal, was in den anderen Ansichten angezeigt wird, solange die Anschlüsse korrekt sind. Das aufgeführte Teil sollte jedoch funktionieren, da es sich um ein TO92-Gehäuse mit den korrekten Anschlüssen im Steckbrettschaltplan und auf der Leiterplatte handelt (die Leiterplatte ist nicht inline, aber die TO92 78L-Serie in den Kernteilen hat Inline-Pins, aber ich glaube, die Pin-Reihenfolge ist falsch. Aber auch das sollte funktionieren, wenn man die Drähte auf der Leiterplatte korrekt verbindet und Steckbrett und Schaltplan ignoriert.
