DRC Error Message(s)

[vanepp]

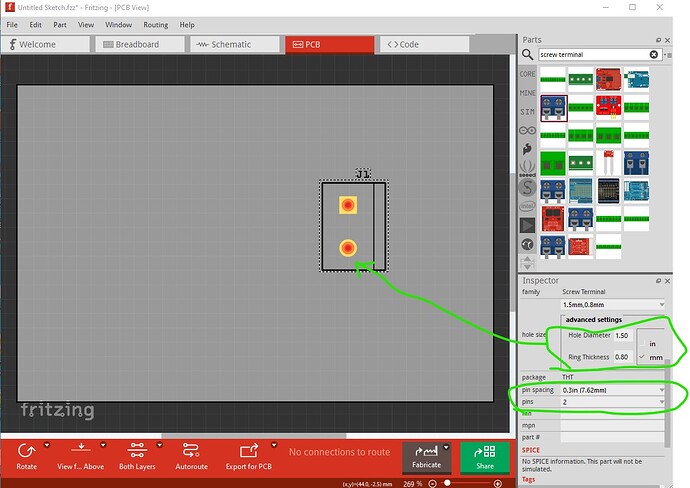

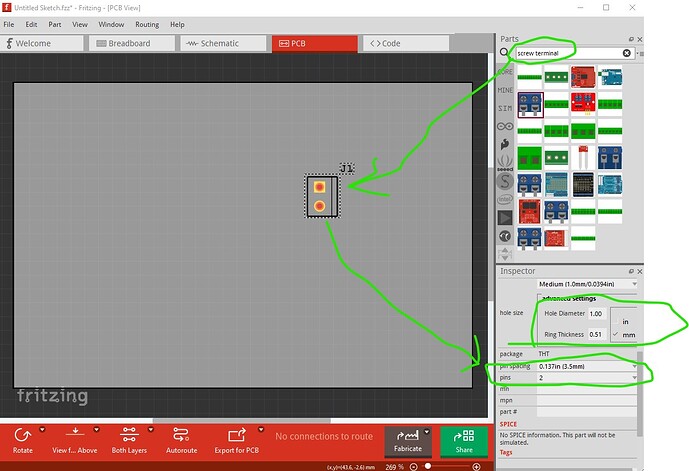

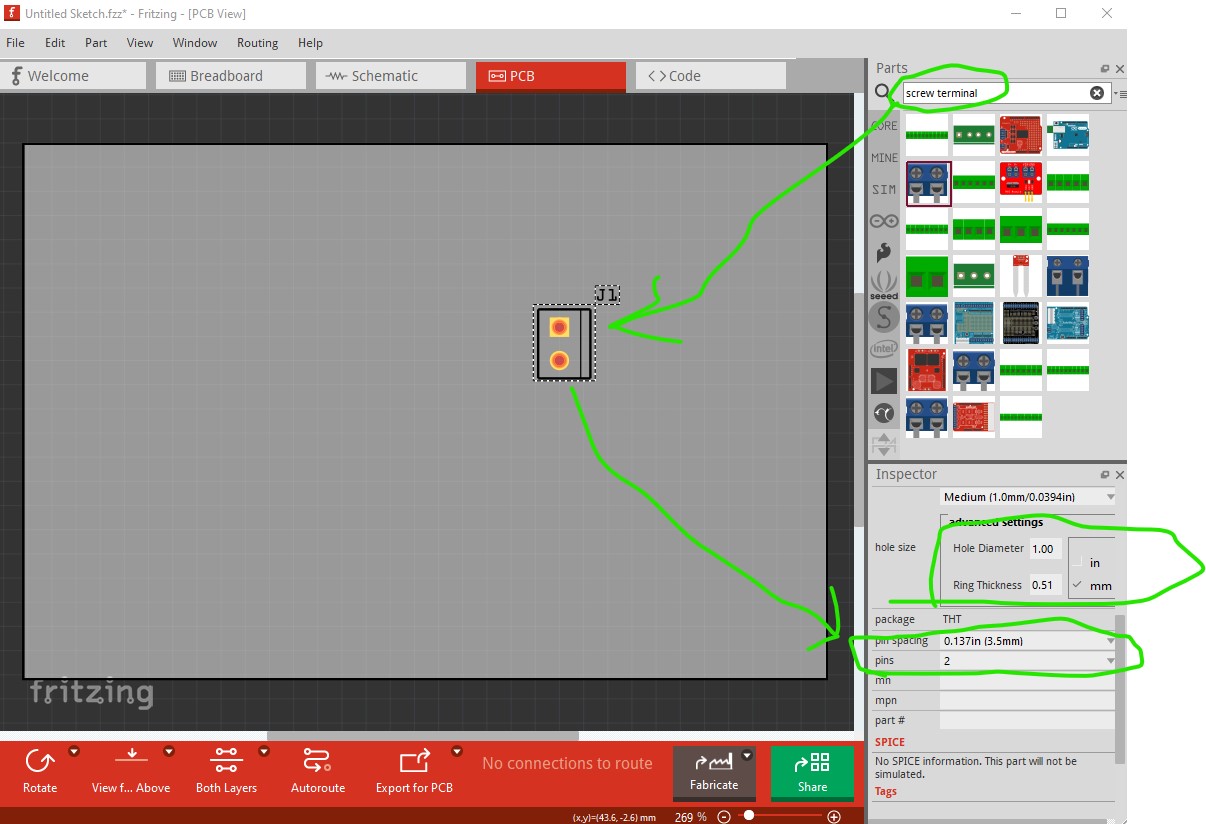

Grab this parts factory generated screw terminal (which has adjustments in Inspector) then set the pitch (only a fixed set of them not variable unfortunately)

set the number of pins and pitch you need and then adjust the hole size and ring thickness as required to adjust the size of the pads. Here I increased both the hole diameter and the ring thickness.

Peter

via google translate

Nehmen Sie die werkseitig erstellte Schraubklemme (die im Inspector angepasst werden kann) und stellen Sie den Rasterabstand ein (leider nur ein fester Wert, nicht variabel).

Stellen Sie die Anzahl der Pins und den Rasterabstand ein und passen Sie anschließend Lochgröße und Ringdicke entsprechend an, um die Größe der Pads anzupassen. Hier habe ich sowohl den Lochdurchmesser als auch die Ringdicke vergrößert.

Peter

[Hans_Werner_Atzenhof]

Guten Morgen Peter,
habe heute eine Rückmeldung von meinem Leiterplatten Typen bekommen.
der merkte an , das die Brücken nur 0,4mm bohrung hätten und ich probleme mit nem passenden Kabel Draht dort bekommen könnte.,

wie bekommt man eine größere Bohrung? wenn das überhaupt möglich ist… z.b mit einer 0.7-1,0mm Bohrung.

[vanepp]

It doesn’t look like you can directly, although the hole is 0.035in (0.889mm) now.

; NON-PLATED HOLES START AT T1
; THROUGH (PLATED) HOLES START AT T100
M48
INCH
T100C0.035000

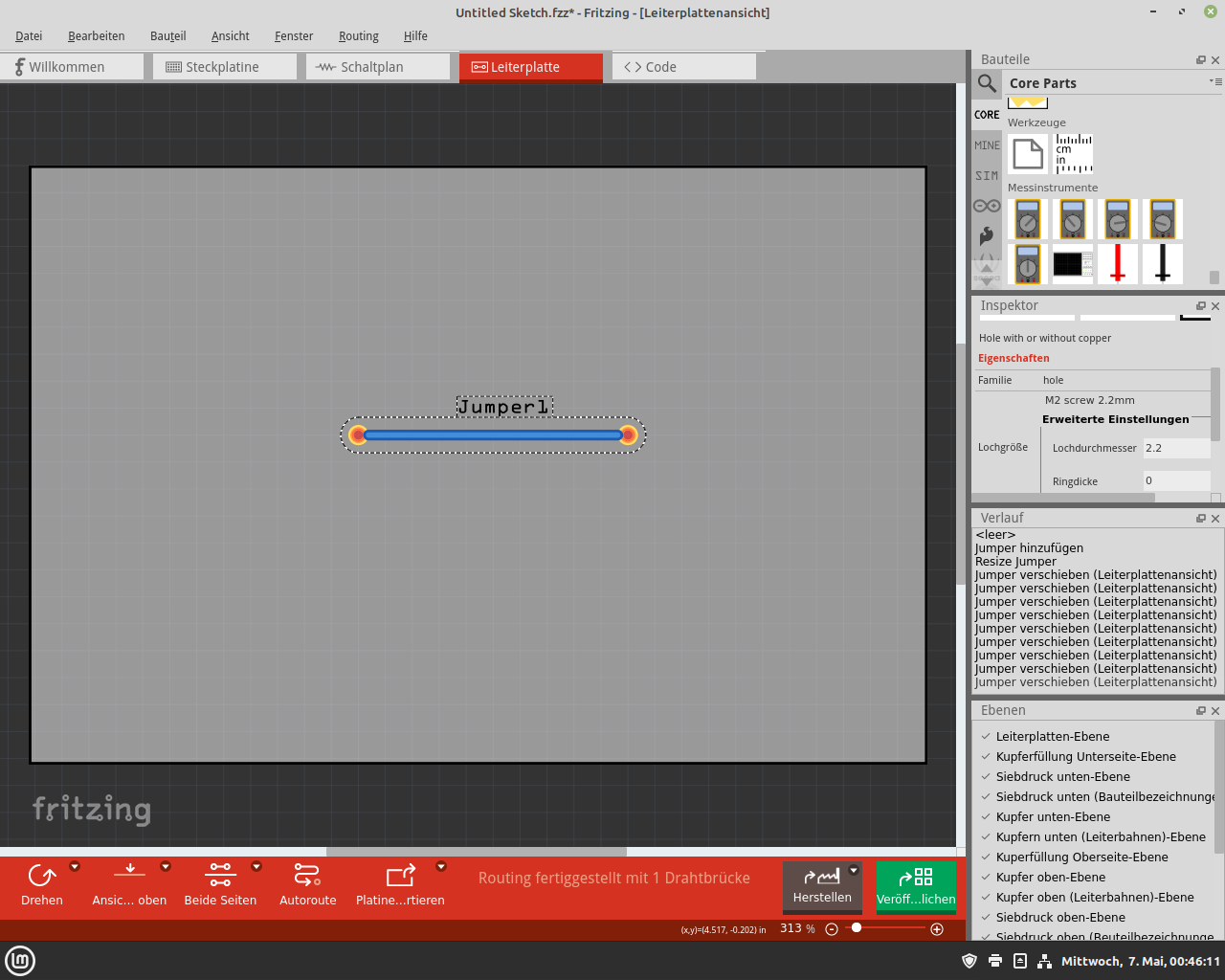

there is no field in Inspector (the lower right panel) that allows you to change the hole size so it looks like 0.035in is all you get.

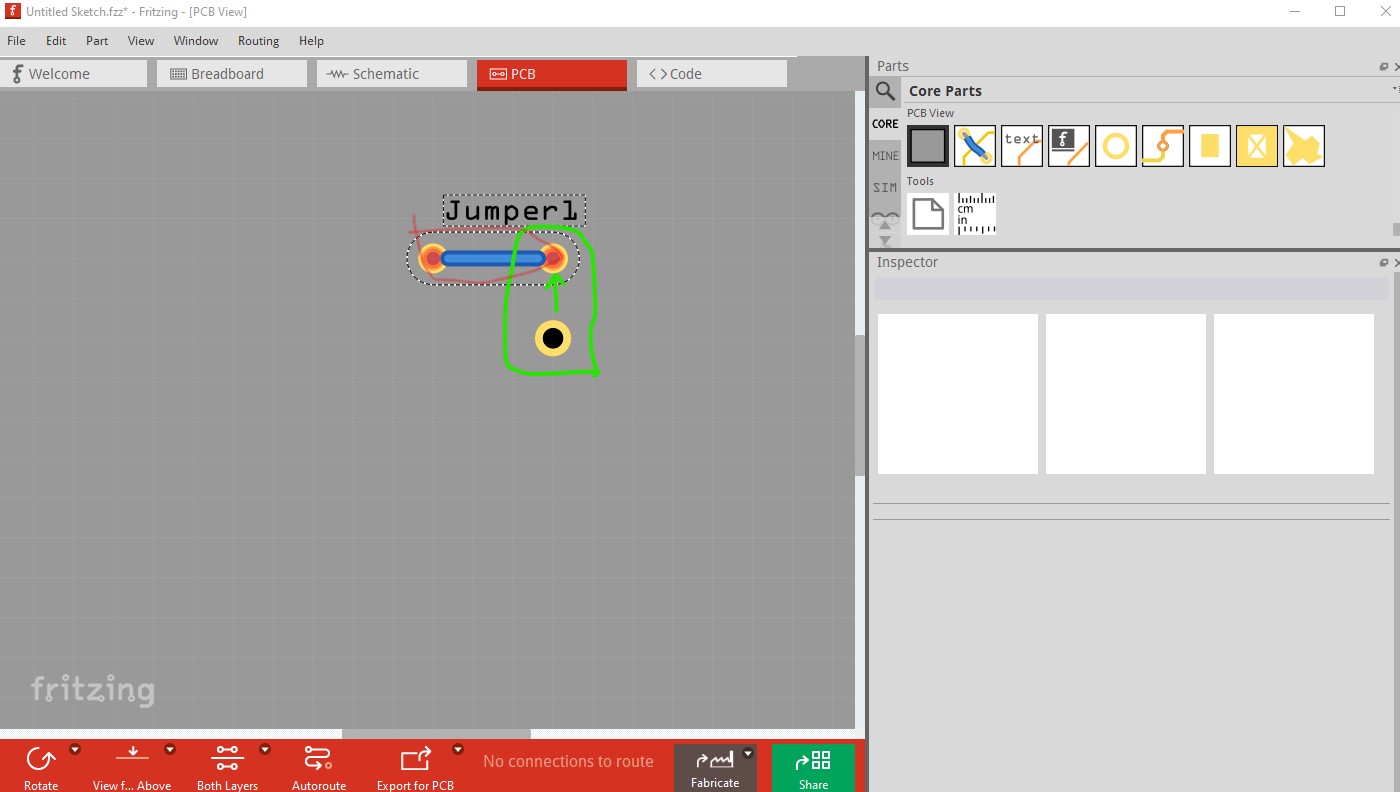

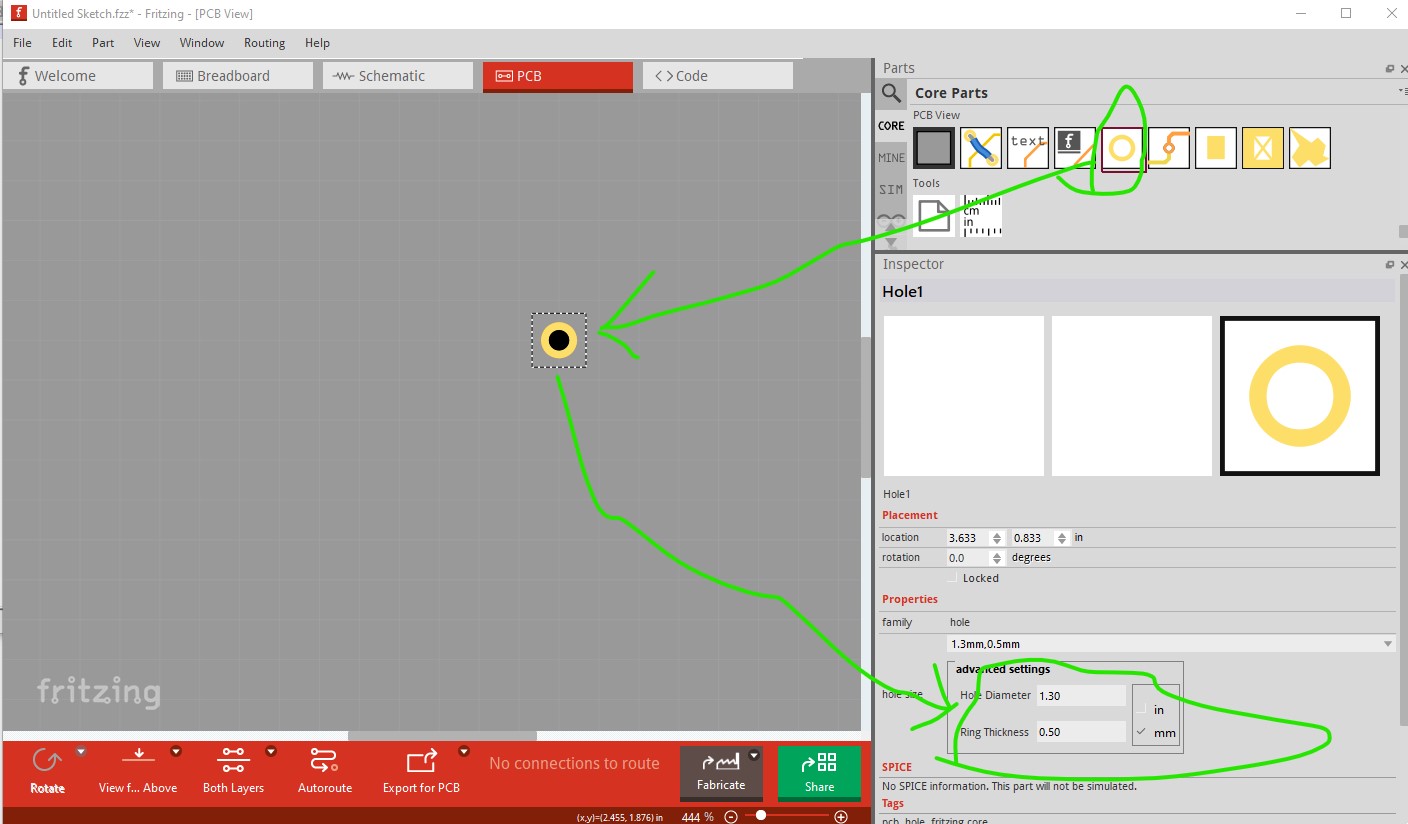

You can drag a hole in to the sketch and set both hole and ring size like this

but you then lose the jumper functionality, the two holes will be unconnected to each other. You could drag the hole over the two pads for the jumper like this. I expect DRC will complain about an overlap but it should work fine.

That is all I can think of that will leave you the movable jumper wire. If you move the jumper wire you would need to then move the hole as well as they are not connected to each other though. There doesn’t appear to be a good solution.

Peter

via google translate

Es sieht nicht so aus, als ob das direkt möglich wäre, obwohl das Loch jetzt 0,035 Zoll (0,889 mm) groß ist.

UNBESCHICHTETE LÖCHER BEGINNEN BEI T1

DURCHGANGSLÖCHER (BESCHICHTET) BEGINNEN BEI T100
M48
ZOLL
T100C0,035000

Im Inspektor (unten rechts) gibt es kein Feld, mit dem Sie die Lochgröße ändern können. Daher sieht es so aus, als ob nur 0,035 Zoll angezeigt werden.

Sie können ein Loch in die Skizze ziehen und sowohl die Loch- als auch die Ringgröße wie folgt festlegen:

Dadurch geht allerdings die Jumper-Funktionalität verloren, da die beiden Löcher nicht mehr miteinander verbunden sind. Sie könnten das Loch wie hier über die beiden Pads für den Jumper ziehen. Ich vermute, DRC wird eine Überlappung bemängeln, aber es sollte problemlos funktionieren.

Das ist alles, was mir einfällt, um den beweglichen Jumperdraht zu erhalten. Wenn Sie den Jumperdraht verschieben, müssen Sie auch das Loch verschieben, da die beiden nicht mehr miteinander verbunden sind. Es scheint keine gute Lösung zu geben.

Peter

[Hans_Werner_Atzenhof]

Moin Peter,
Danke das du es Versucht hast., habe daher mal meinen Platinen Bauer kontaktiert…
der meinte Kein Problem …
er hat da wohl ein Programm was alles auflistet auch diese Brücken man kann mit dem programm die Bohrungen eingeben die man da haben will ink. der Größe des lötauges.
ich muss nur bei einer Bestellung angeben (falls Brücken mit bei sind) welche Bohrung und gut …
Finde ich Prima,

Ps-… Ich habe mal aus der Not Herraus hier bei der Firma die die bei Fritzing Gelistet ist eine lieferung Bestellt…
Saugute Arbeit , Top der Nachteil man muss 3 Platinen Abnehmen…denke ich gibt da auch noch ne andere Möglichkeit…
Jedenfalls werde ich mir da wieder welche Bestellen…

Die Platinen sind Industrie Qualität habe mir die platinen vorher nochmal an geschaut
und einige leiter Bahnen / Schraubklemmen/ und Blinde Durchkontaktierungen (ohne Anschluss) gelöscht…
es hat sich jedenfalls gelohnt meine Schrubklemmen passen in die Lötaugen!
Danke dir Peter für die Technische umsetz möglichkeit…meines problemes

dir einen Schönen Tag
Grüße
Hans Werner Atzenhöfer

[Hans_Werner_Atzenhof]

Tag Peter,
sorry das ich dich nochmal Störe…

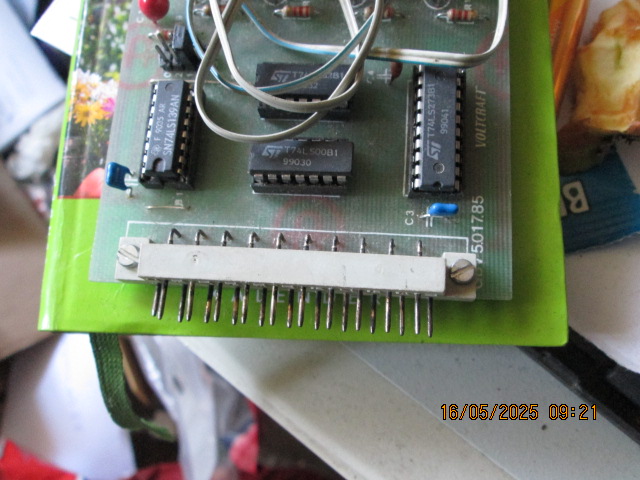

ich hatte mir mal als Schüler (80er) ein sogenantes Computerlabor Gekauft.
das hatte damals Conrad Elektronik Verkauft…uinkl einem Formschönen Gehäuse mit Einschüben an die man über eine Platine an den C64 das Ganze Steuern konnte…
Ozi, Temp…usw.

das labor habe ich noch ich würde da jetzt gerne meinen Arduino etc. drann Betreiben.
Ich entwickel mir gerade eine Passende Spannungs Versorgungs platine.
wobei ich leider wieder deine / eure hilfe Benötige.
ein Bekannter hat mirt einen Stecker für KICAD gezeichnet …das arbeitet auch mit Gerber Dateien…
könnte man diesen Stecker irgendwie für Fritzing verwenden verwendbar machen?
Habe allerdings nur diec Greber Dateien wie bekomme ich die Dateien zu dir?

[vanepp]

There used to be a kicad to Fritzing converter but it has been broken (because the Kicad part format changed) for years and no one is maintaining it. The best bet is probably post the gerber files (you will likely need to zip them and upload them as a .fzpz file) and I should be able to go from there. If you have a data sheet for the connector I can just make a part from that.

Peter

via google translate

Es gab mal einen KiCAD-zu-Fritzing-Konverter, aber der ist seit Jahren defekt (weil sich das KiCAD-Teileformat geändert hat) und wird nicht mehr gepflegt. Am besten postest du die Gerber-Dateien (du musst sie wahrscheinlich zippen und als .fzpz-Datei hochladen), dann sollte ich weitermachen können. Wenn du ein Datenblatt für den Stecker hast, kann ich daraus einfach ein Teil bauen.

Peter

[Hans_Werner_Atzenhof]

Gujten Abend Peter,
KICAD ist eine Sache der Stecker ist eine Gerber Datei…!
Zippen ist nicht! Fritzing findet die Datei nicht !
ich habe einzelen Gerber dateien…
welches Vormat soll ich zum packen der Dateien

nehmen?

[vanepp]

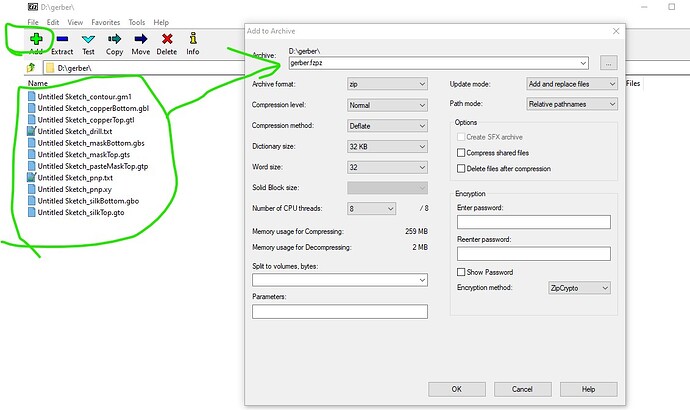

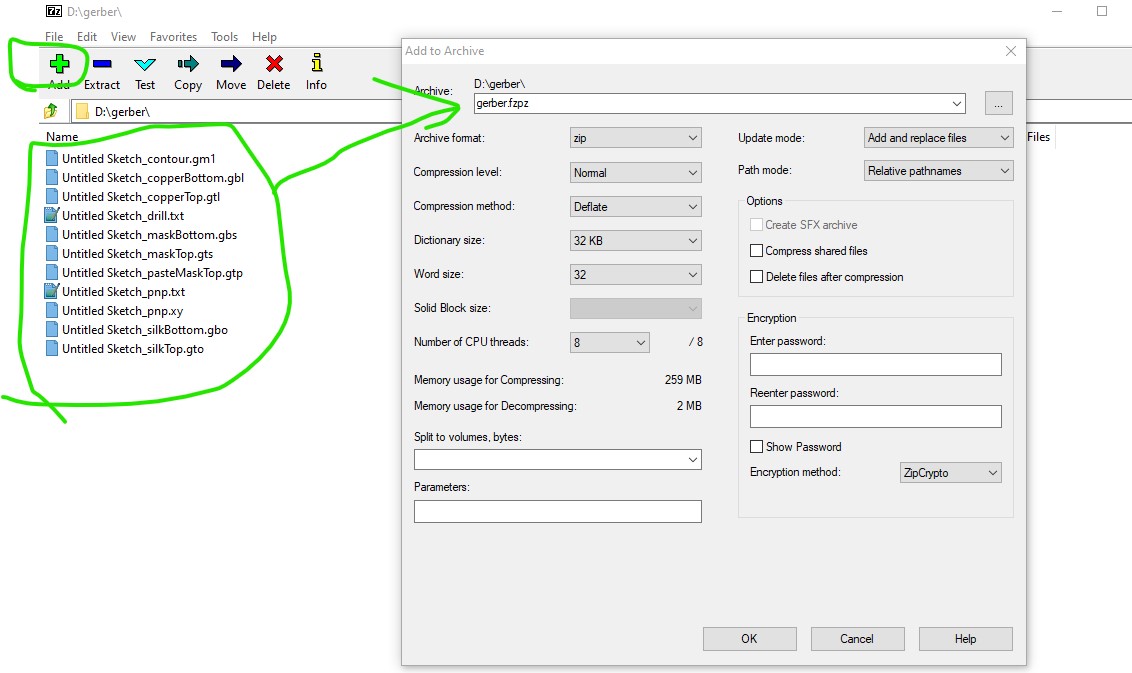

You should just be able to zip the gerber files and rename the zip to .fzpz to upload it (as the forum won’t accept zip files.) Here I am using 7zip on windows (although 7zip should run on almost any system, and any zip program should work) to both zip the files and change the resulting file name to .fzpz

whatever program you use to unzip .fzpz files should also be able to zip gerber files. If it does so to a zip file just rename that file to .fzpz and that should work (as a .fzpz is just a zip file.) The gerber files should give me enough information to make a part. Alternately a data sheet for the connector (which looks to be a 21 pin d type connector) would do as well, I can make a part from the data sheet as well. The gerber files will have all the position information and hole sizes.

Peter

via google translate

Sie sollten die Gerber-Dateien einfach zippen und in .fzpz umbenennen können, um sie hochzuladen (da das Forum keine ZIP-Dateien akzeptiert). Hier verwende ich 7zip unter Windows (obwohl 7zip auf fast jedem System läuft und jedes Zip-Programm funktionieren sollte), um die Dateien zu zippen und den resultierenden Dateinamen in .fzpz zu ändern.

Jedes Programm, mit dem Sie .fzpz-Dateien entpacken, sollte auch Gerber-Dateien zippen können. Falls es eine ZIP-Datei entpackt, benennen Sie diese einfach in .fzpz um, dann sollte es funktionieren (da .fzpz ja nur eine ZIP-Datei ist). Die Gerber-Dateien sollten mir genügend Informationen für die Herstellung eines Bauteils liefern. Alternativ reicht auch ein Datenblatt für den Stecker (es scheint sich um einen 21-poligen D-Typ-Stecker zu handeln). Ich kann auch ein Bauteil anhand des Datenblatts herstellen. Die Gerber-Dateien enthalten alle Positionsinformationen und Lochgrößen.

Peter

[Hans_Werner_Atzenhof]

mal sehen Peter…
hier kommt mein Versuch von 7.Zip dann umbennant in fzpz…
stecker.tar.fzpz (953 Bytes)
melde dich ob du es Entpacken kannst.
Grüße

[vanepp]

I got and unzipped it, but it gives me stecker.tar (which tar says isn’t a tar file.)
OK, I have recovered them all as a single text file. I expect I can recreate the gerber files from that and get what I need.

$ cat stecker.tar

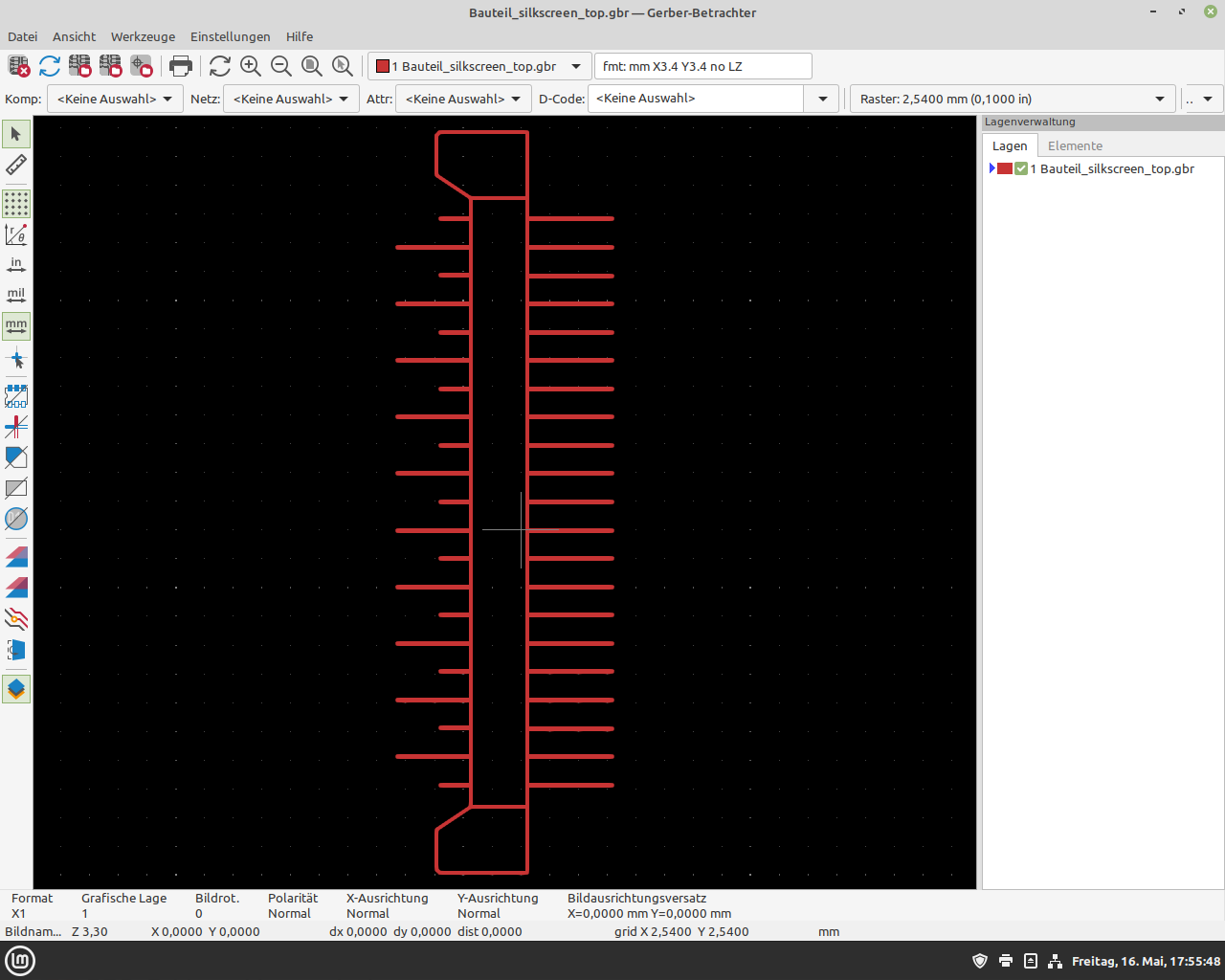

Bauteil.drl0000775000175000017500000000075414353624220011626 0ustar hanshans; Drill file
; Format: 2.4 (00.0000)
M48
INCH
T01C0.0394
T02C0.126
%
G05
G90
T01
X017690Y-025900
X019180Y-024910
X017690Y-023930
X019180Y-022940
X017690Y-021960
X019180Y-020980
X017690Y-019990
X019180Y-019010
X017690Y-018020
X019180Y-017040
X017690Y-016050
X019180Y-015070
X017690Y-014090
X019180Y-013100
X017690Y-012120
X019180Y-011130
X017690Y-010150
X019180Y-009160
X017690Y-008180
X019180Y-007200
X019180Y-026880
T02
X020490Y-028860
X020490Y-005240
M30
Bauteil_copper_bottom.gbr0000775000175000017500000000151314353624204014547 0ustar hanshans%FSLAX34Y34*%
%MOMM*%
%LNCOPPER_BOTTOM*%
G71*
G01*
%ADD10C,2.200*%
%LPD*%
X487244Y-682773D02*
G54D10*
D03*
X487244Y-632773D02*
G54D10*
D03*
X487244Y-582773D02*
G54D10*
D03*
X487244Y-532773D02*
G54D10*
D03*
X487244Y-482773D02*
G54D10*
D03*
X487244Y-432773D02*
G54D10*
D03*
X487244Y-382773D02*
G54D10*
D03*
X487244Y-332773D02*
G54D10*
D03*
X487244Y-282773D02*
G54D10*
D03*
X487244Y-232773D02*
G54D10*
D03*
X487244Y-182773D02*
G54D10*
D03*
X449244Y-657773D02*
G54D10*
D03*
X449244Y-607773D02*
G54D10*
D03*
X449244Y-557773D02*
G54D10*
D03*
X449244Y-507773D02*
G54D10*
D03*
X449244Y-457773D02*
G54D10*
D03*
X449244Y-407773D02*
G54D10*
D03*
X449244Y-357773D02*
G54D10*
D03*
X449244Y-307773D02*
G54D10*
D03*
X449244Y-257773D02*
G54D10*
D03*
X449244Y-207773D02*
G54D10*
D03*
M02*
Bauteil_silkscreen_top.gbr0000775000175000017500000000552214353624204014723 0ustar hanshans%FSLAX34Y34*%
%MOMM*%
%LNSILK_TOP*%
G71*
G01*
%ADD10C,0.300*%
%ADD11C,0.400*%
%LPD*%
G54D10*
X514874Y-701651D02*
X514874Y-163886D01*
X564881Y-163886D01*
X564881Y-701651D01*
X514874Y-701651D01*
G54D10*
X514874Y-701651D02*
X483946Y-721789D01*
X483946Y-756789D01*
X486946Y-759789D01*
X564946Y-759789D01*
X564946Y-701717D01*
X564881Y-701651D01*
G54D10*
X514809Y-163951D02*
X483881Y-143814D01*
X483881Y-108814D01*
X486881Y-105814D01*
X564881Y-105814D01*
X564881Y-163886D01*
X564815Y-163951D01*
G54D11*
X487244Y-682773D02*
X513931Y-682773D01*
X513946Y-682789D01*
G54D11*
X565636Y-682830D02*
X639397Y-682830D01*
G54D11*
X487244Y-632773D02*
X513931Y-632773D01*
X513946Y-632789D01*
G54D11*
X565636Y-632830D02*
X639397Y-632830D01*
G54D11*
X487244Y-582773D02*
X513931Y-582773D01*
X513946Y-582789D01*
G54D11*
X565636Y-582830D02*
X639397Y-582830D01*
G54D11*
X487244Y-532773D02*
X513931Y-532773D01*
X513946Y-532789D01*
G54D11*
X565636Y-532830D02*
X639397Y-532830D01*
G54D11*
X487244Y-482773D02*
X513931Y-482773D01*
X513946Y-482789D01*
G54D11*
X565636Y-482830D02*
X639397Y-482830D01*
G54D11*
X487244Y-432773D02*
X513931Y-432773D01*
X513946Y-432789D01*
G54D11*
X565636Y-432830D02*
X639397Y-432830D01*
G54D11*
X487244Y-382773D02*
X513931Y-382773D01*
X513946Y-382789D01*
G54D11*
X565636Y-382830D02*
X639397Y-382830D01*
G54D11*
X487244Y-332773D02*
X513931Y-332773D01*
X513946Y-332789D01*
G54D11*
X565636Y-332830D02*
X639397Y-332830D01*
G54D11*
X487244Y-282773D02*
X513931Y-282773D01*
X513946Y-282789D01*
G54D11*
X565636Y-282830D02*
X639397Y-282830D01*
G54D11*
X487244Y-232773D02*
X513931Y-232773D01*
X513946Y-232789D01*
G54D11*
X565636Y-232830D02*
X639397Y-232830D01*
G54D11*
X487244Y-182773D02*
X513931Y-182773D01*
X513946Y-182789D01*
G54D11*
X565636Y-182830D02*
X639397Y-182830D01*
G54D11*
X565636Y-657830D02*
X639397Y-657830D01*
G54D11*
X449244Y-657773D02*
X513323Y-657790D01*
G54D11*
X565636Y-607830D02*
X639397Y-607830D01*
G54D11*
X449244Y-607773D02*
X513323Y-607790D01*
G54D11*
X565636Y-557830D02*
X639397Y-557830D01*
G54D11*
X449244Y-557773D02*
X513323Y-557790D01*
G54D11*
X565636Y-507830D02*
X639397Y-507830D01*
G54D11*
X449244Y-507773D02*
X513323Y-507790D01*
G54D11*
X565636Y-457830D02*
X639397Y-457830D01*
G54D11*
X449244Y-457773D02*
X513323Y-457790D01*
G54D11*
X565636Y-407830D02*
X639397Y-407830D01*
G54D11*
X449244Y-407773D02*
X513323Y-407790D01*
G54D11*
X565636Y-357830D02*
X639397Y-357830D01*
G54D11*
X449244Y-357773D02*
X513323Y-357790D01*
G54D11*
X565636Y-307830D02*
X639397Y-307830D01*
G54D11*
X449244Y-307773D02*
X513323Y-307790D01*
G54D11*
X565636Y-257830D02*
X639397Y-257830D01*
G54D11*
X449244Y-257773D02*
X513323Y-257790D01*
G54D11*
X565636Y-207830D02*
X639397Y-207830D01*
G54D11*
X449244Y-207773D02*
X513323Y-207790D01*
M02*
Bauteil_soldermask_bottom.gbr0000775000175000017500000000151714353624204015427 0ustar hanshans%FSLAX34Y34*%
%MOMM*%
%LNSOLDERMASK_BOTTOM*%
G71*
G01*
%ADD10C,2.300*%
%LPD*%
X487244Y-682773D02*
G54D10*
D03*
X487244Y-632773D02*
G54D10*
D03*
X487244Y-582773D02*
G54D10*
D03*
X487244Y-532773D02*
G54D10*
D03*
X487244Y-482773D02*
G54D10*
D03*
X487244Y-432773D02*
G54D10*
D03*
X487244Y-382773D02*
G54D10*
D03*
X487244Y-332773D02*
G54D10*
D03*
X487244Y-282773D02*
G54D10*
D03*
X487244Y-232773D02*
G54D10*
D03*
X487244Y-182773D02*
G54D10*
D03*
X449244Y-657773D02*
G54D10*
D03*
X449244Y-607773D02*
G54D10*
D03*
X449244Y-557773D02*
G54D10*
D03*
X449244Y-507773D02*
G54D10*
D03*
X449244Y-457773D02*
G54D10*
D03*
X449244Y-407773D02*
G54D10*
D03*
X449244Y-357773D02*
G54D10*
D03*
X449244Y-307773D02*
G54D10*
D03*
X449244Y-257773D02*
G54D10*
D03*
X449244Y-207773D02*
G54D10*
D03*
M02*

Peter

via google translate

Ich habe es heruntergeladen und entpackt, aber es liefert mir stecker.tar (was laut Tar keine Tar-Datei ist).
OK, ich habe sie alle als einzelne Textdatei wiederhergestellt. Ich gehe davon aus, dass ich die Gerber-Dateien daraus wiederherstellen und das bekommen kann, was ich brauche.

$ cat stecker.tar

[Hans_Werner_Atzenhof]

ja tar.
ich habe in meinem LINUX Mint kein 7Zip
deswegen tar dann das entpacken dann haste die Gerber Dateien…

[vanepp]

I don’t think the forum uploaded the tar file correctly, but I have enough information to make a part I think. I’ll try and make one and see if I succeed.

Peter

Ich glaube nicht, dass das Forum die Tar-Datei korrekt hochgeladen hat, aber ich denke, ich habe genug Informationen, um einen Teil zu erstellen. Ich werde versuchen, einen zu erstellen und sehen, ob es klappt.

Peter

[Hans_Werner_Atzenhof]

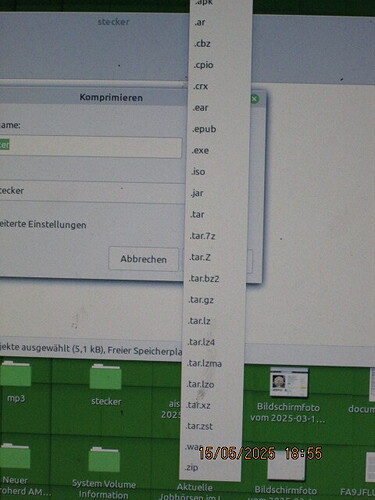

habe nur das zur Auswahl

[Hans_Werner_Atzenhof]

so nun mal .zip dann umbenannt
stecker.fzpz (1.6 KB)

[vanepp]

That looks to work, I have the files now and will make a part.

Peter

via google translate

Das scheint zu funktionieren. Ich habe jetzt die Dateien und werde ein Teil herstellen.

Peter

[vanepp]

I think this part should do what you want. It would be good to print the pcb view out at 1:1 scale (the default) and compare it to a real connector though.

db21.fzpz (9.7 KB)

Peter

via google translate

Ich denke, dieser Teil sollte Ihren Wünschen entsprechen. Es wäre jedoch ratsam, die Leiterplattenansicht im Maßstab 1:1 (Standard) auszudrucken und mit einem echten Steckverbinder zu vergleichen.

db21.fzpz (9,7 KB)

[Hans_Werner_Atzenhof]

Guten Morgen Peter,
erstmal Danke Vorab für deine Mühe…
werde nachher mal sehen ob er passt…(Pflanzen gehen erstmal vor)

Melde mich dann und Berichte obs passt oder nicht!
bis dato einen Hoffentlich Schönen Ruhigen Samstag!

[Hans_Werner_Atzenhof]

Tag Peter,
ich konnte es doch nicht lassen , musste mal sehen wie er ausschaut…
Hm?

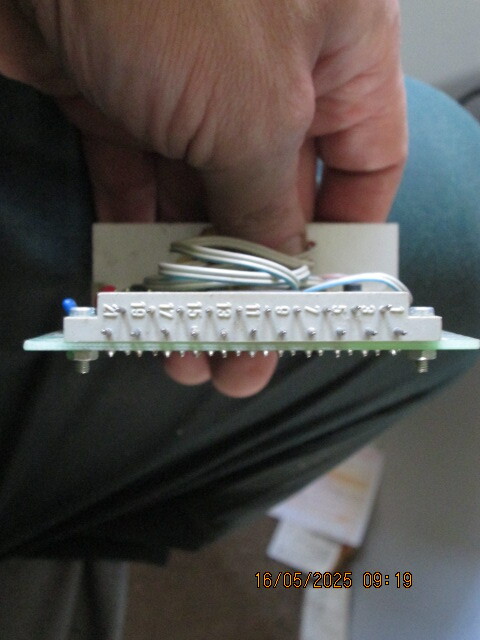

das ist kein sub-d Stecker Peter…der Stecker ist 6,5cm lang und sieht so aus…

draufsicht:

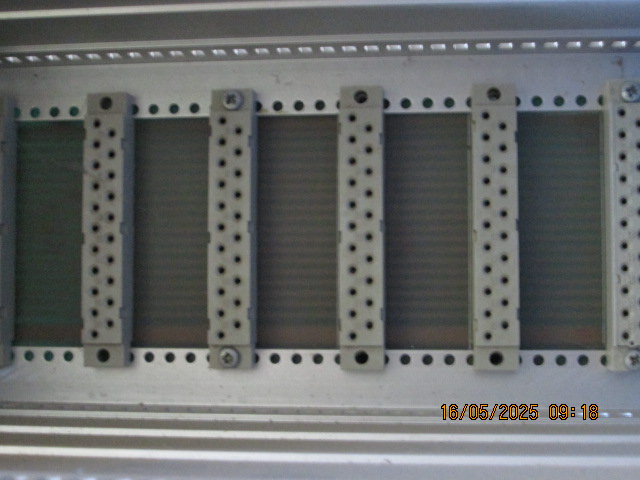

Einschub gehäuse mit Buchse:

Optisch ist dein Stecker Größer?

[vanepp]

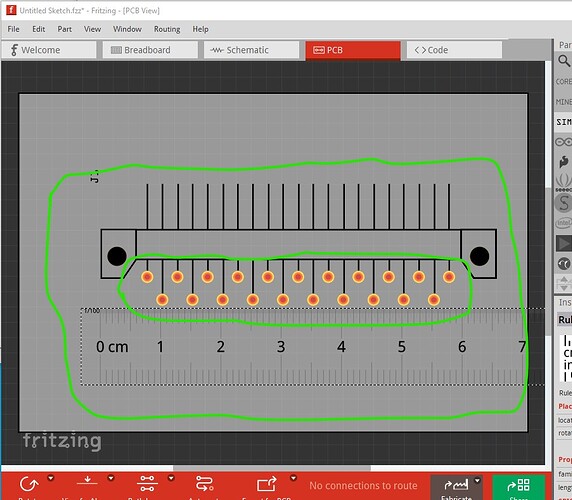

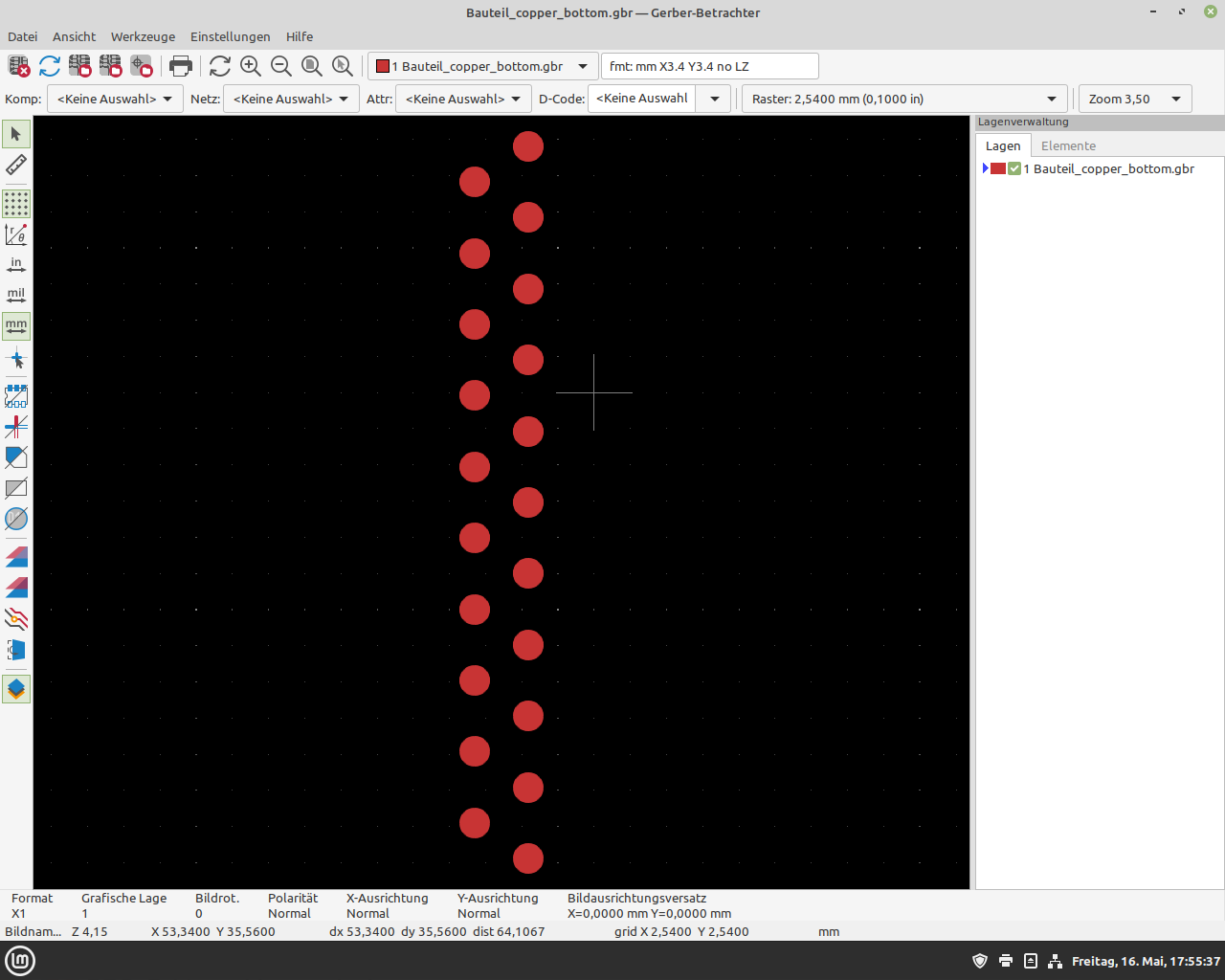

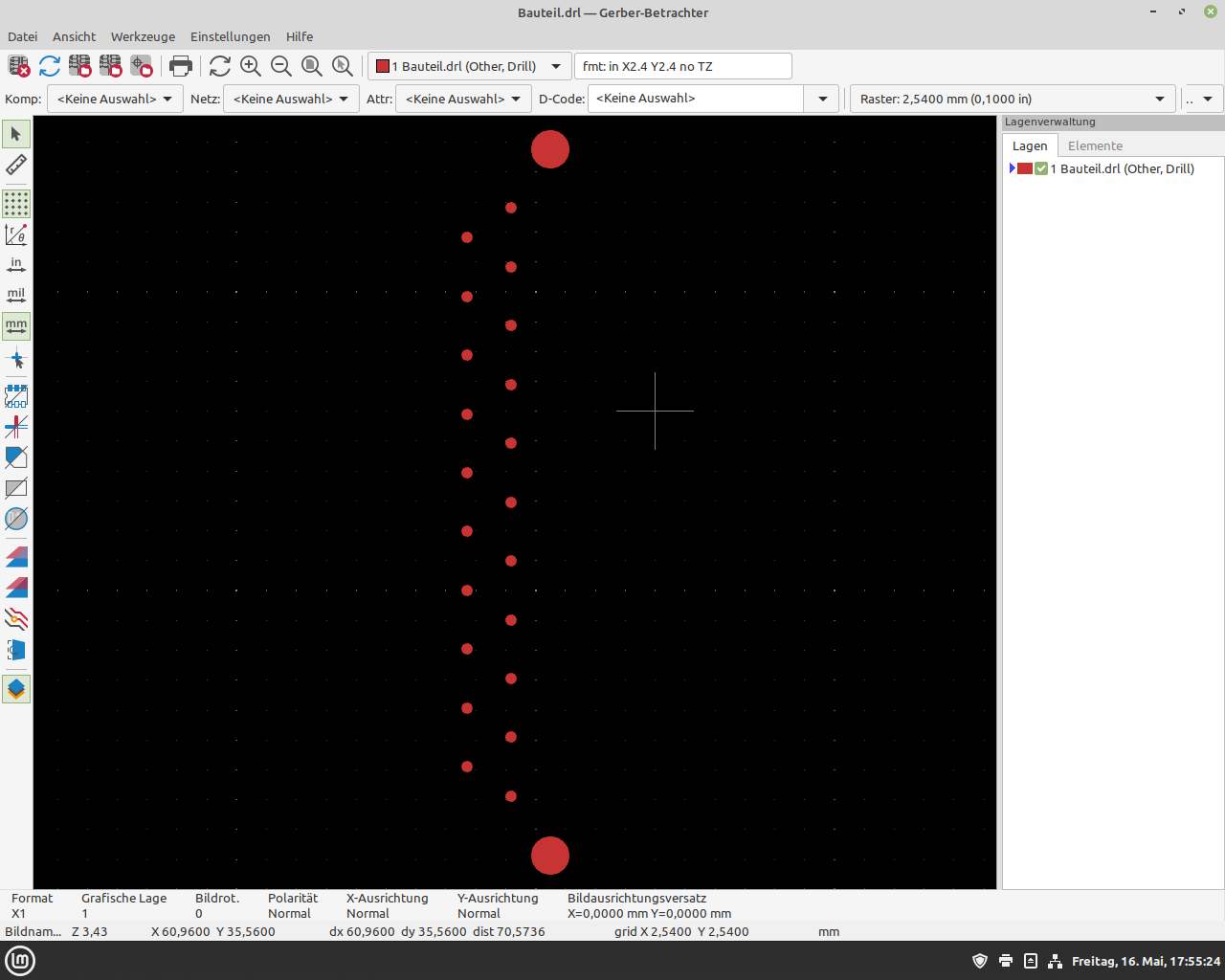

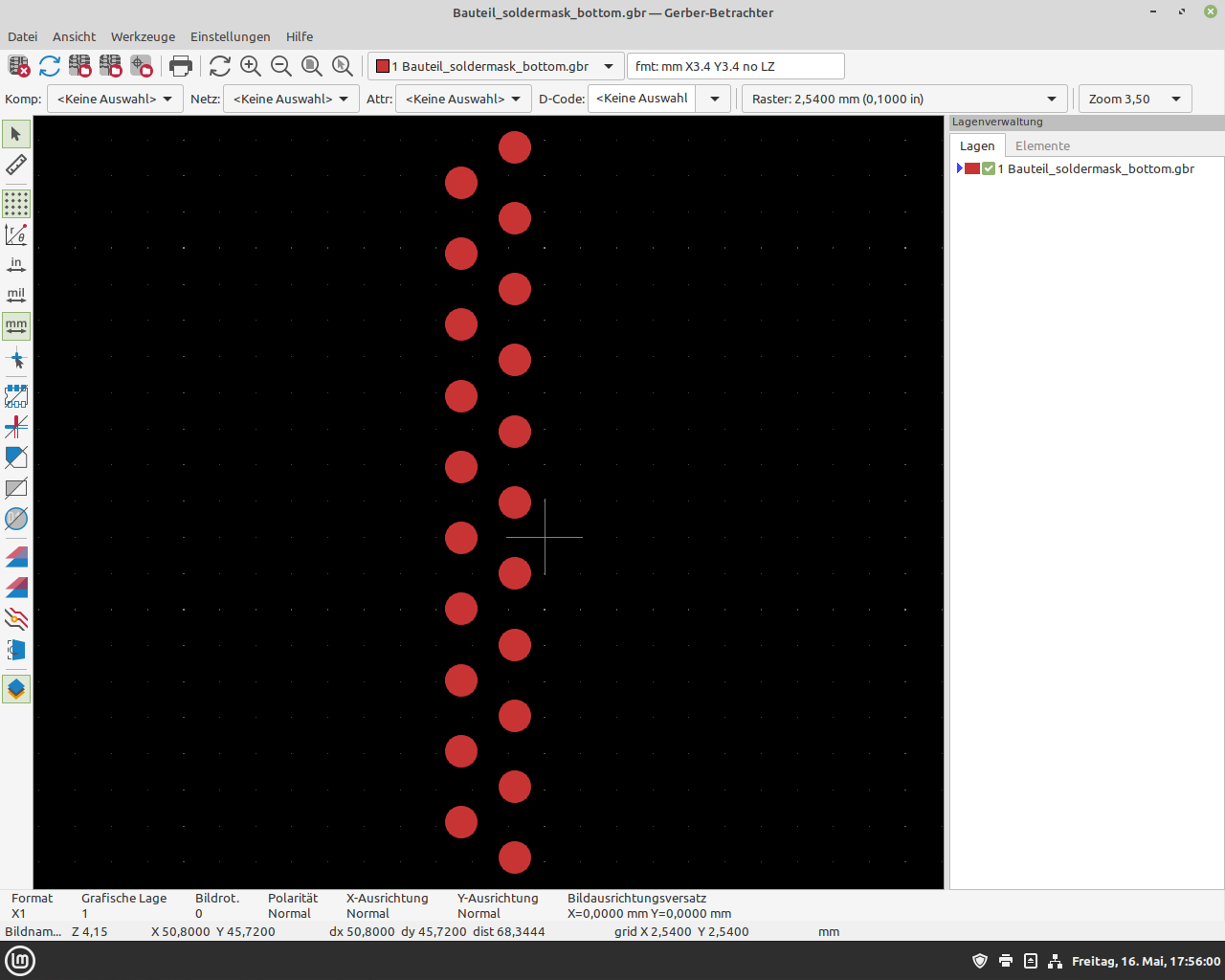

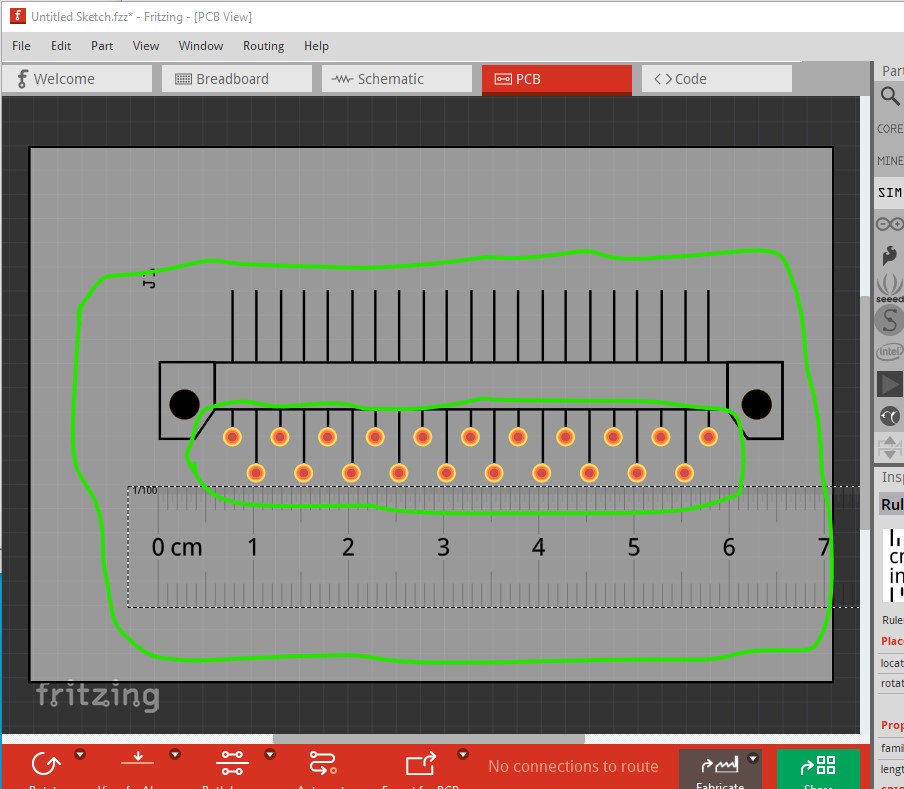

Ah! That explains the odd silkscreen layout. The pcb view should be accurate though as it is made from the gerber files. From the pattern of the pins I assumed it was a DB21 connector (although the only ones I found at the distributors are mil spec, expensive and non stock and without data sheets!) So other than breadboard and schematic (which I can change easily enough now that I know what it should look like) the pcb layout should be fine. It appears to be about 6.5CM

as it should as it was made from the gerber files. Let me know if you would like a better breadboard and schematic view it isn’t hard to change now I know what it looks like.

Peter

via google translate

Ah! Das erklärt das seltsame Siebdruck-Layout. Die Leiterplattenansicht sollte jedoch korrekt sein, da sie aus den Gerber-Dateien erstellt wurde. Anhand der Pin-Anordnung vermutete ich einen DB21-Stecker (obwohl die einzigen, die ich bei den Distributoren gefunden habe, Militärspezifikationen entsprechen, teuer und nicht vorrätig sind und keine Datenblätter haben!). Abgesehen von Steckplatine und Schaltplan (die ich jetzt, da ich weiß, wie sie aussehen sollte, problemlos ändern kann) sollte das Leiterplattenlayout also in Ordnung sein. Es scheint etwa 6,5 ​​cm lang zu sein.

so wie es sein sollte, da es aus den Gerber-Dateien erstellt wurde. Sag Bescheid, wenn du eine bessere Steckplatinen- und Schaltplanansicht möchtest. Das ist jetzt, da ich weiß, wie es aussieht, nicht schwer zu ändern.

Peter

[Hans_Werner_Atzenhof]

Guten Abend Peter,
Ich bins nochmal… keine Bange alles i.o!
ich habe da noch eine Frage.

Mein linux Mint wird Ende des Monats nicht mehr mit updates unterstützt.
ich muss deshalb updaten auf eine andere Maschine…

wie sieht es aus? kann ich alles Mitnehmen was ich an Teilen erstellt habe?
Fritzing werde ich neu installieren müssen…
gibt es da schon Rückmeldungen auf Fehler ist dir da was bekannt?
