OLED Display Layout

other languages deutsch
1

Hallo zusammen,

ich möchte in einem kleinen Projekt einen Zähler (Klicker)
aufbauen. Hier die Schaltung:
(neue User dürfen nur EIN Bild einfügen!)

Das Sketch ist fertig und funktioniert prima. Ich habe daraufhin
die Platinen beauftragt und erhalten.

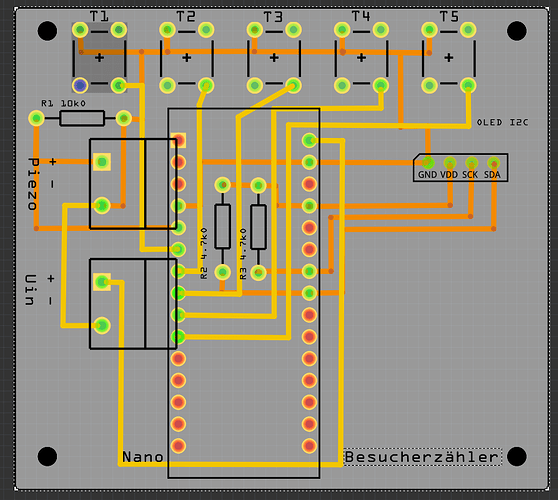

Hier das Bild:

image895×801 139 KB

Hier das Problem:
Die Bohrungen für das OLED sind so winzig. Ich habe keinen Schaltdraht gefunden, den ich da rein bekommen hätte.
Außerdem handelt es sich bei den Bohrungen nicht um Durchkontaktierungen, sondern um Kontakte, die nur auf einer Seite zu verlöten sind. Was ich brauche, sind aber echte Durchkontaktierungen wie bei allen anderen Bauelementen;
etwa bei R1!
Ich habe versucht dieses Bauteil zu editieren, was mir aber nicht gelungen ist.
Kann mir jemand weiter helfen?
Herzlichen Dank
Thomas

2

You need to upload the sketch (the .fzz file, upload is 7th icon from the left in the reply menu.) Images are basically worthless when trying to diagnose problems. The OLED part is likely incorrect (and should be available in the sketch) but one of us can likely fix it for you.

Peter

via google translate

Sie müssen die Skizze hochladen (die .fzz-Datei; Upload-Symbol ist das siebte Symbol von links im Antwortmenü). Bilder sind bei der Problemdiagnose grundsätzlich nutzlos. Das OLED-Teil ist wahrscheinlich fehlerhaft (und sollte in der Skizze vorhanden sein), aber einer von uns kann es wahrscheinlich für Sie reparieren.

Peter
