EN:
Custom part for the common DRV8833 dual H-bridge breakout (HR0214-126A,
Pololu-compatible pinout). TI DRV8833, 2.7–10.8 V motor supply, 1.2 A per
channel (2 A peak), 3.3 V / 5 V logic.

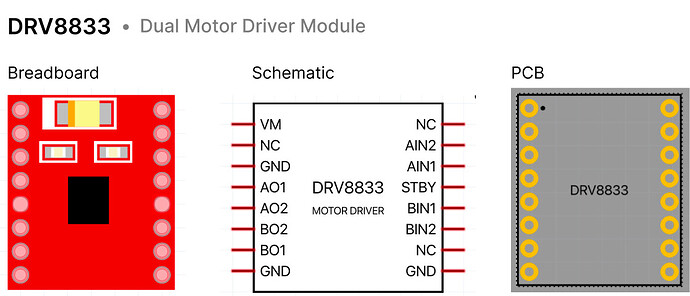

Breadboard — hand-drawn artwork of the red carrier board, 18 × 21 mm
Schematic — simple pin-designation box
PCB — THT footprint, 2 × 1×8 headers, 0.1" pitch, rows 0.6" apart,
0.97 mm holes / 1.98 mm pads
Notes: the footprint is derived from the published board dimensions and the
standard 2.54 mm header grid, not measured from a physical board.
RU:
Кастомный компонент для модуля на чипе DRV8833 (HR0214-126A, распиновка
совместима с Pololu). Микросхема TI DRV8833, питание моторов 2,7–10,8 В,
1,2 А на канал (пик 2 А), логика 3,3 В / 5 В.
Макетная плата — нарисованная плата модуля, 18 × 21 мм
Схема — простой корпус с обозначением выводов
Печатная плата — посадочное место THT, два ряда 1×8, шаг 2,54 мм,
между рядами 15,24 мм, отверстия 0,97 мм, площадки 1,98 мм
Замечание: посадочное место построено по заявленным габаритам платы и
стандартной сетке 2,54 мм, а не снято с реальной платы.
drv8833.fzpz (6.4 KB)
